Рабочая область оперативного контроля
Перед открытием Оперативного контроля необходимо запустить обмен данными с устройством. Для этого в контекстном меню интересуемого устройства или группы устройств, щелкнув правой кнопкой мыши по этому устройству(группе) в дереве проекта, и выбрать пункт Старт.

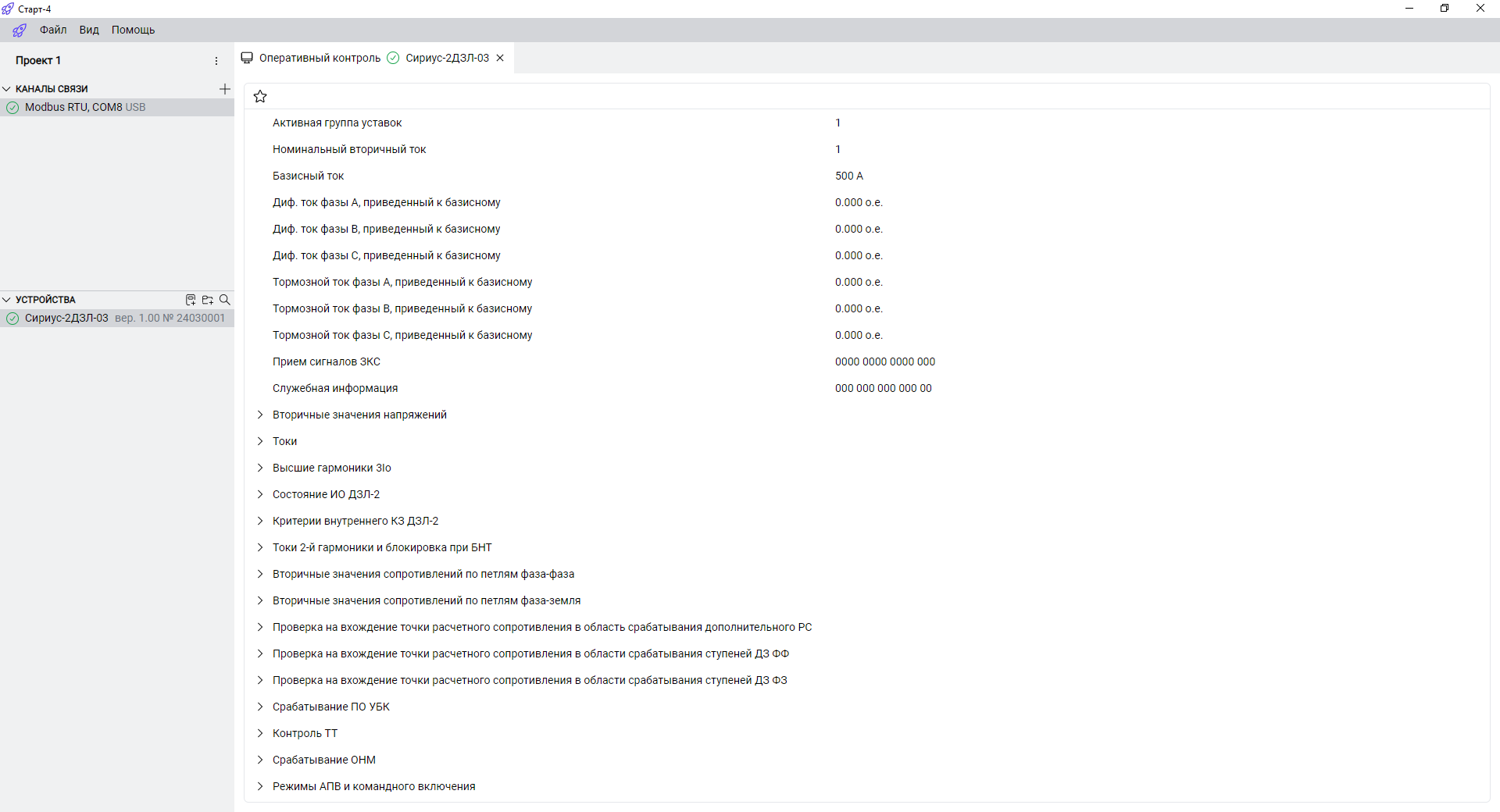

Для того чтобы открыть Оперативный контроль, необходимо открыть контекстное меню интересуемого устройства, щелкнув по нему правой кнопкой мыши в дереве проекта, и выбрать пункт Оперативный контроль. После чего откроется вкладка оперативного контроля устройства.
В рабочей области оперативного контроля отображаются все аналоговые текущие первичные и вторичные величины, симметричные составляющие, значения высших гармоник и т.д. Также отображается состояния дискретных входов и выходов, наличия неисправностей.
А также в рабочей области находится дополнительная область Избранное, которая предназначена для графического отображения измеряемых величин, оперативного управления виртуальными ключами, телеуправления коммутационными аппаратами и настройки отображения необходимых измеряемых величин.
