Добавление каналов связи
Основными интерфейсами связи устройства РЗА «Сириус» и компьютера являются интерфейс USB с поддержкой протокола ModBus RTU, который располагается на лицевой панели устройства РЗА «Сириус», интерфейс RS485 с поддержкой протокола ModBus RTU, который расположен на задней панели устройства.
Для того чтобы настроить канал связи, необходимо нажать на кнопку +, напротив области Каналы связи дерева проекта или открыть контекстное меню области Каналы связи, щелкнув правой кнопкой мыши по области Каналы связи и выбрав пункт Добавить. После этого действия откроется окно добавления канала связи.
Modbus RTU
В окне добавление канала связи необходимо выбрать: протокол Modbus RTU, Порт ПК, соответствующий подключенному устройству, тип подключения, скорость обмена данными и указать описание канала связи.
При использовании нестандартных настроек связи на устройстве, необходимо в типе подключения выбрать пункт Пользовательский и в расширенных параметрах указать необходимые настройки канала связи. После нажатия кнопки Применить, соответствующий канал связи будет добавлен в область "Каналы связи" дерева проекта.
IEC 61850 MMS

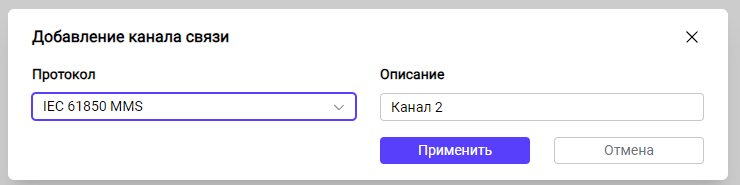

Для того чтобы настроить канал связи IEC 61850 MMS, необходимо нажать на кнопку +, напротив области Каналы связи дерева проекта, или щелкнув правой кнопкой мыши по области Каналы связи и выбрав пункт Добавить. После этого действия откроется окно добавления канала связи. В окне добавление канала связи необходимо выбрать: протокол IEC 61850 MMS, сетевой адаптер, соответствующий подключенному устройству и указать описание канала связи. После выбора сетевого адаптера будут указаны IP-адрес и маска подсети выбранного адаптер. После нажатия кнопки Применить, соответствующий канал связи будет добавлен в область Каналы связи дерева проекта.
